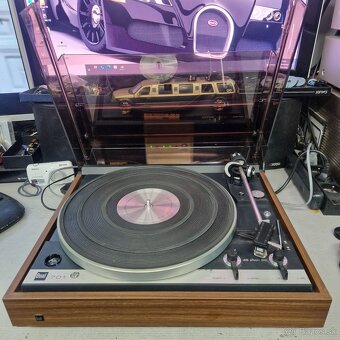

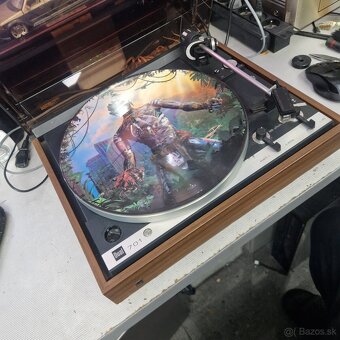

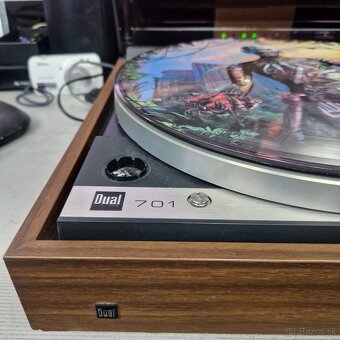

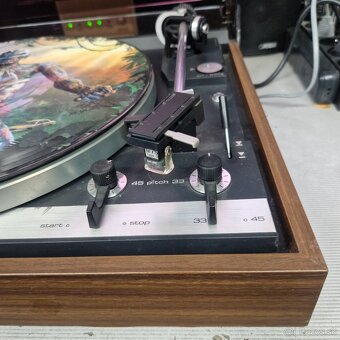

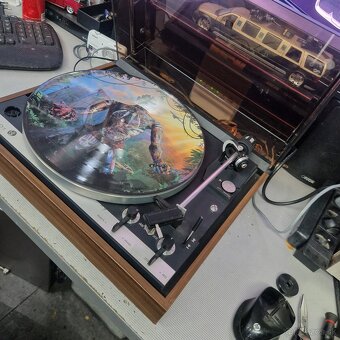

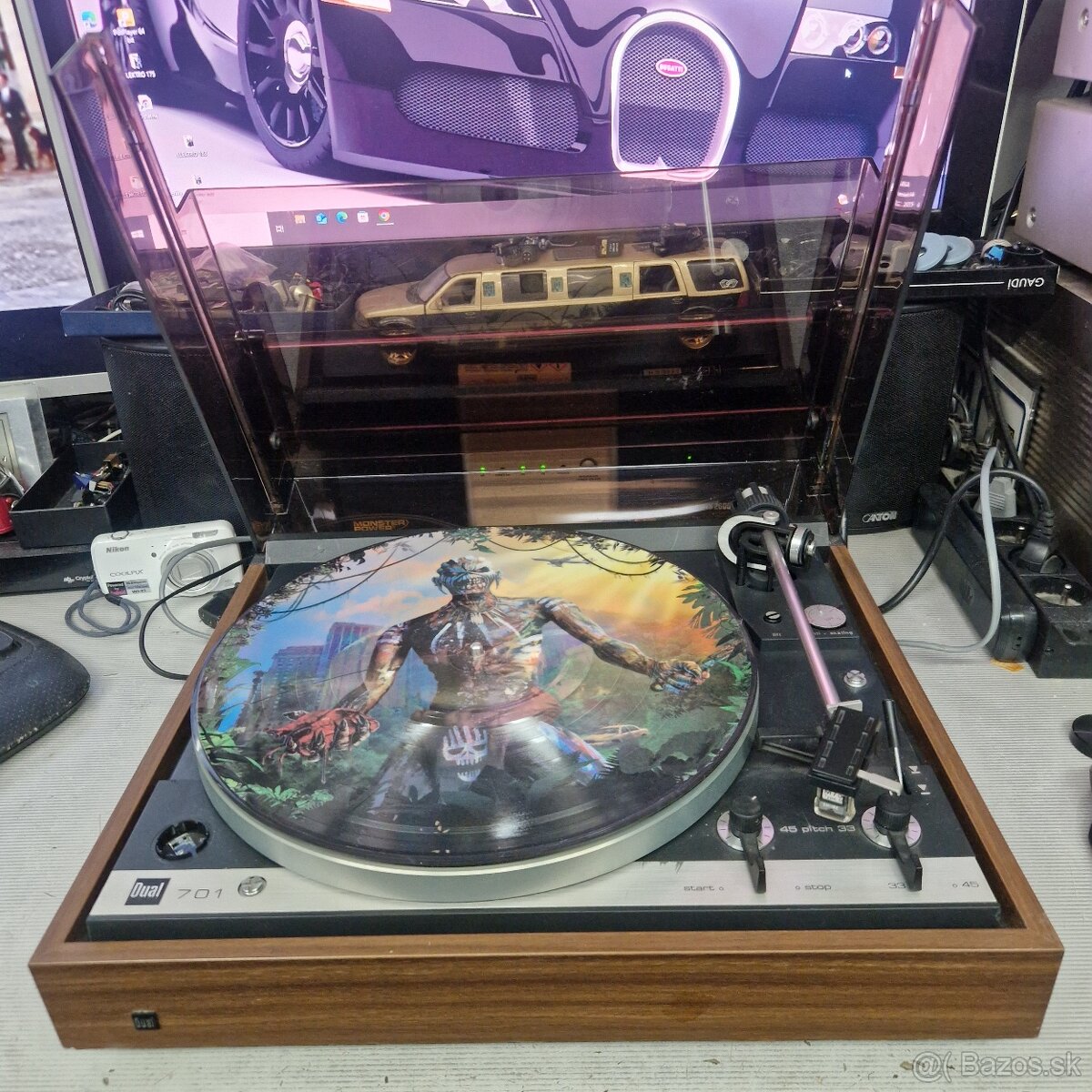

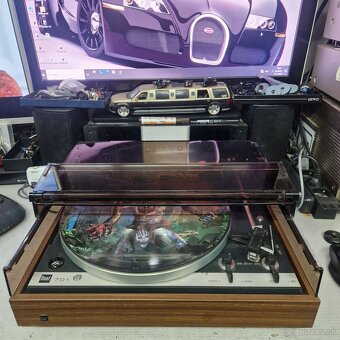

DUAL CS-701...Direct Drive , Stroboscope , prenoska Shure M7

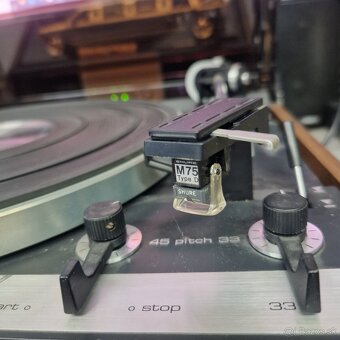

DUAL CS-701...Direct Drive , Stroboscope , prenoska Shure M75 type D ...
generál

Výrobca: Dual
Model: CS 701
Typ: Prehrávač záznamov
Roky vyroby: 1973 - 1976
Vyrobené v: Nemecko
Farba: orech, brúsny lak biely
Spotreba energie: 2,5 Watt
Rozmery: 420 x 147 x 365 mm (ŠxVxH)
Hmotnosť: 10,9 kg
Pôvodná cena cca: 900 DM

Spojenia

Výstupy: 1 (5-kolíkový konektor DIN)

Technické údaje

Pohon: priamy (EDS-1000)
Otáčky: 33 1/3 a 45 ot./min
Synchrónne kolísanie rýchlosti: ± 0,03 %
Interval šumu: > 50 dB
Pomer deformácie k hluku: > 70 dB
Gramofón:
Priemer: 305 mm
Hmotnosť: 2,9 kg
Moment zotrvačnosti: 460 kp / cm2
Prevádzkový režim: Plne automatický
Rozstup: ± 8

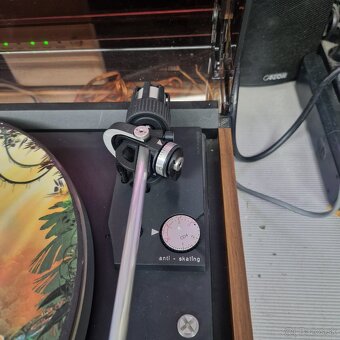

Rameno: torzne tuhé, extra dlhé rúrkové hliníkové rameno v superplochom kardanovom štvorbodovom otočnom uchytení
Vyvažovacie závažie na ramene s dvojitým účinným tlmením vibrácií (2 x antirezonátor)
Efektívna dĺžka ramena: 222 mm
Uhol posunu: 25° 20'
Uhol tangenciálnej chyby sledovania: 0,16°/cm
Trenie ložiska ramena (vo vzťahu k snímaciemu hrotu)
Vertikálne: < 0,007 p
Horizontálne: < 0,015 p

Sila sledovania plynule nastaviteľná od 0 do 3 p s kalibráciou 1/10 p v rozsahu 0-1,5 p prevádzkovo spoľahlivá od sily sledovania 0,25 p
Hlava zberača (nosič systému) odnímateľná, vhodná pre všetky zberacie systémy s montážou 1/2" a hmotnosťou 2 až 10g (vrátane montážneho materiálu)
Nastaviteľný presah: 5 mm zberací systém

Špeciálne funkcie

Snímací systém: Shure V15 Type III (v porovnaní s CS 70 Ortofon M20E)

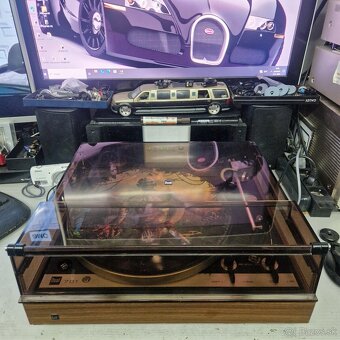

Kapotu je možné posunúť do ľubovoľnej polohy (CS 70 len "zavrieť", "otvoriť" alebo úplne "zložiť"). Inak rozdiely nie sú
