LNA Předzesilovač 145 MHz

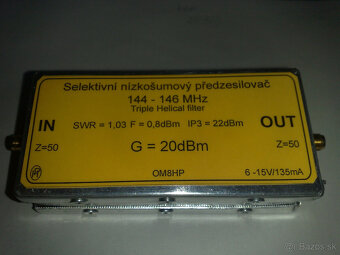

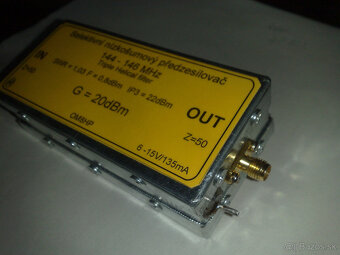

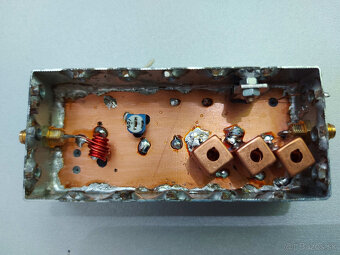

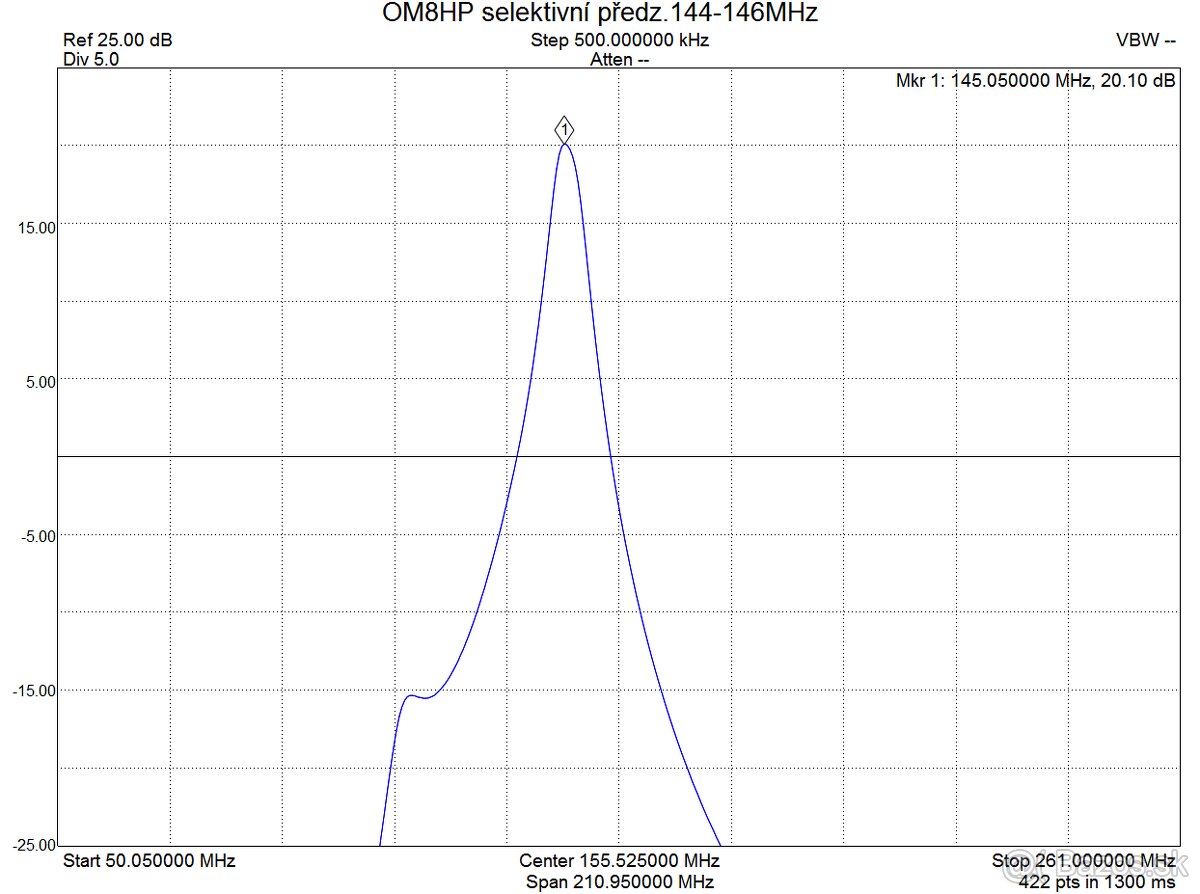

Vyrábím Anténní selektívný předzesilovač pro 2m s tranzistorem AFT53189 s těmito parametry: VSWR vstupu 1,4 !!// G21,5dBm // NF0,8//IP3 22dBm//. Na výstupu je tříobvodový Halical filtr-ostrá šíře pásma 2MHz, grafy z měření zašlu mailom . Napájení na požádání po kabelu(koax),normálně zapojeno externí . Unap 8-14v/140mA.Vnitřní stabilizátor zajišťuje napětí pro tranzistor 5V.Konektory jsou SMA, na vstupu je zapojeno ochranné miniaturní relé ,které při vypnutém předzesilovači zkratuje vstup krátkou cestou na zem. (výroba OM8HP). Vše nastaveno na profipracovisku. Krabička je z titanzinku a šroubovaná horní a dolní část. Rozměry jsou a95x45x30mm. Kvalita a pečlivá práce! Vše SMD technologií. Navštivte moji web stránku ,kde prezentujeme vlastní výrobu medicinské techniky pro doma: www:samselecim-sk.webnode.cz
