Lokalizátor /detektor/ káblov ✅ ✅ ✅

Popis produktu

Lokalizátor káblov, detektor rúr, prerušenie inštalácie, NO: LA1012 Lokalizátor káblov, detektor rúr, prerušenie inštalácie, NO: LA1012

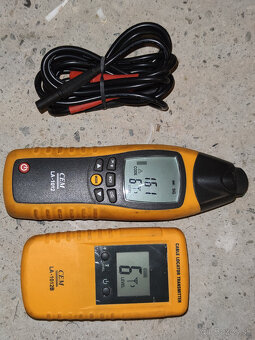

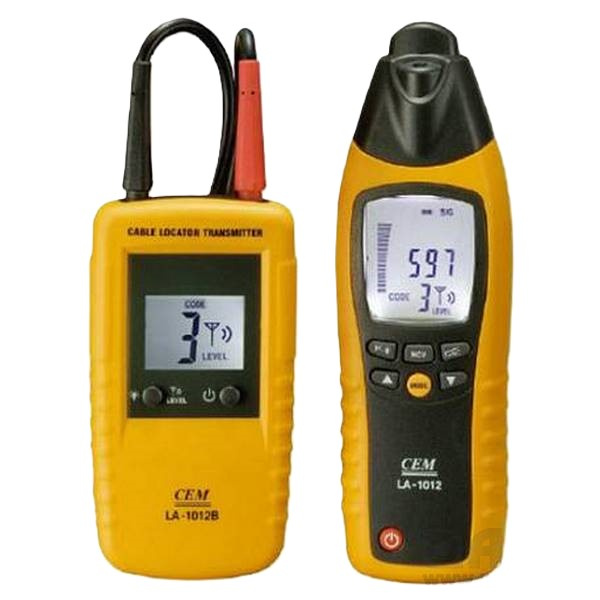

Lokalizátor LA-1012 slúži na detekciu káblov a kovových rúrok. Detekuje elektrické vodiče v stenách, skraty a prerušenia inštalácie. Prístroj umožňuje sledovanie podomietkovej elektrickej inštalácie, ako aj jej trasy v zemi bez ohľadu na to, či je obvod pod napätím alebo nie. Umožňuje detekciu prerušení a skratov v elektrických obvodoch podlahového vykurovania a vyhľadávanie kovových potrubí CO a vodovodných inštalácií. Lokalizačný set sa skladá z dvoch prístrojov: vysielača a lokátora. Vysielač produkuje signál 125 kHz privádzaný k hľadanému káblu/rúre, okolo sledovaného kábla sa vytvorí magnetické pole, ktoré sa po dosiahnutí prijímača spracuje na výsledok zobrazený v digitálnej podobe a bargrafu na LCD displeji. Keď sa lokalizuje prerušenie linky pomocou jedného vysielača pripojeného k jednému koncu linky, za určitých podmienok môže byť miesto prerušenia ťažké presne lokalizovať z dôvodu narušenia poľa. Tomu sa dá vyhnúť použitím dvoch vysielačov priložených na oboch koncoch testovanej linky. V takomto prípade má každý z vysielačov nastavenú hodnotu kódu (napr. 1 a 2). Podmienka: testovaná linka nesmie byť pod napätím.

Použitie druhého vysielača je potrebné pri detekcii chýb v podlahových inštaláciách ústredného kúrenia (jednopólová metóda), hĺbka sledovania je až 2 m.

Funkcie lokátora:

detekcia prerušení a skratov káblov
vyhľadávanie káblov v stenách
sledovanie trasy káblov v zemi
detekcia poistiek a priradených elektrických obvodov
detekcia prerušení a skratov v obvodoch podlahového vykurovania
lokalizácia vodovodných potrubí a CO
lokalizácia prerušení, skratov, vodičov pod napätím
režim NCV
detekcia striedavého napätia bezkontaktnou metódou (v tomto režime sa používa iba prijímač)
automatická a manuálna regulácia citlivosti lokalizácie
automatické vypnutie napájania
podsvietenie obrazovky vo vysielači aj prijímači

Vysielač LA-1012B:

Frekvencia výstupného signálu: 125 kHz
Detekcia vonkajšieho napätia
Rozsah napätia: od 12 do 400 V d.c./a.c.
Frekvenčný rozsah: od 0 do 60 Hz
Podrozsahy merania napätia: 12/50/120/230/400 V
Displej: tekutokryštalický s podsvietením
Bezpečnosť: EN 61010-1
Kategória prepätia: III, 300 V
Stupeň znečistenia izolácie: 2
Automatické vypnutie napájania: po cca. 1 hodinu nečinnosti operátora
Napájanie: 9 V, batéria 6F22
Spotreba napájacieho prúdu: 18 mA max.
Poistka: F0,5 A 500 V, 6,3 x 32 mm
Rozsah prevádzkových teplôt: od 0 do 40 °C (bez kondenzácie)
Rozsah skladovacích teplôt: od -20 do 60 °C (bez kondenzácie)
Rozmery: 130x69x32 [mm]
Hmotnosť: cca. 139 g

Prijímač LA-1012:

Hĺbka sledovania: závisí od ma
