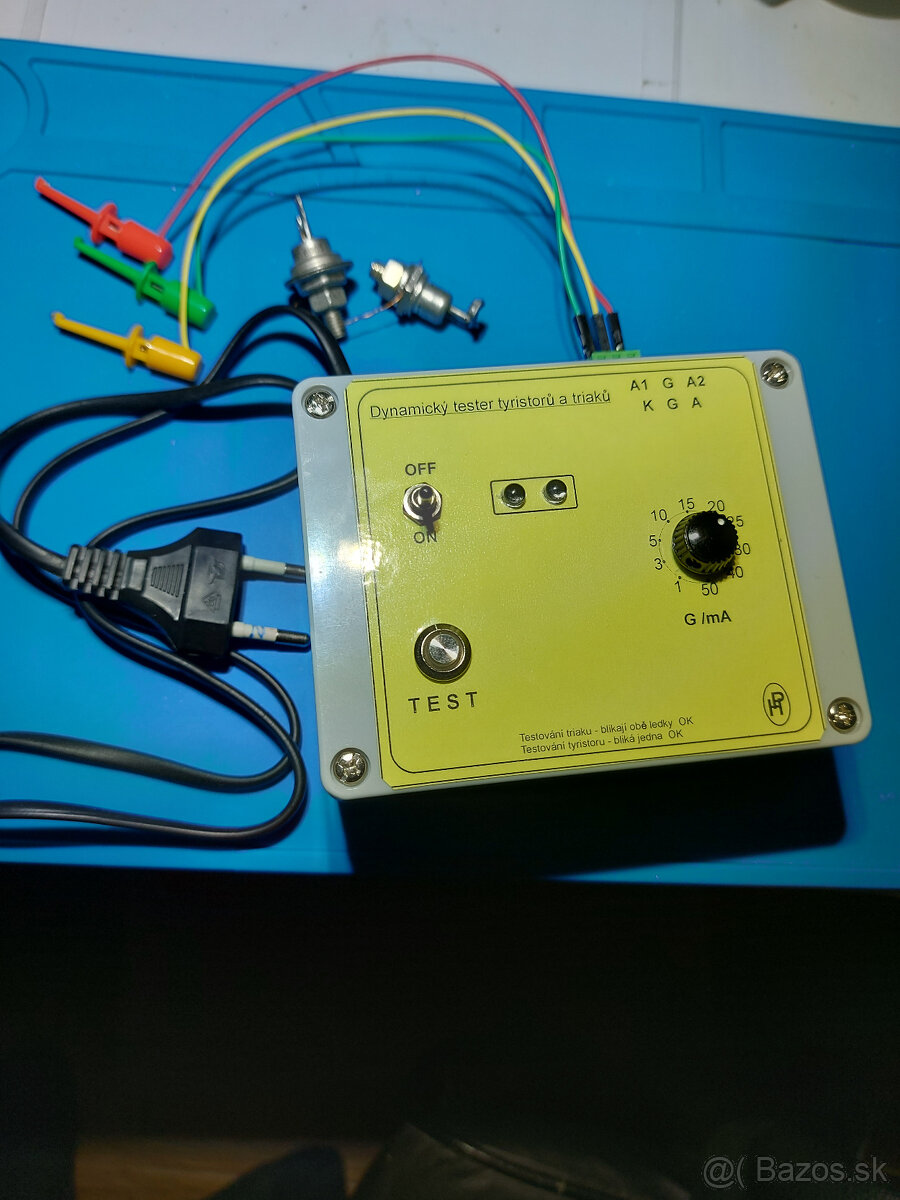

Dynamický tester triaků a tyristorů
- [23.10. 2025]Zmazať/ Upraviť/ Topovať

Tento dynamický tester triaků a tyristorů je koncipován jako část střídavá ( silová - K ,A nebo A1 a A2 ) a ovládací část stejnosměrná s regulovaným proudem do G - řídící elektroda. Regulovaná část je 10ti stupňová od 1mA do 50ti mA- stupnice na panelu přístroje.Hodnota proudové části se může mírně odlišovat od nastaveného proudu což je způsobeno technologií přechodu polovodičových struktur při součástkách od různých výrobců.Při testování obousměrného polovodiče svítí střídavě obě diody při jednosměrném přechodu svítí jen jedna z diod. Postup zkoušky polovodiče :připojíme testovací objekt podle předpisu na panelu, nastavíme nejnižší proud a tisknem tlačítko TEST,které v klidu červeně svítí.Nemáme-li odezvu led diod zvýšíme proud řepínačem a tisknem tlačítko.Takto postupujeme dokuď nebude reakce led diod,což ukazuje sepnutí součástky.Nebude-li svítit žádná z indikačních diod je pravděpodobně součástka vadná.Přečteme proud na přepínači.Připojení součástky je definováno v pravo hore předního panelu.Pomocí tohoto testeru simulujeme skutečné zapojení v provozu součástky a tím ověřujeme jeho funkčnost.Při zkouškách hlavě u triaku se může stát že se rozsvítí jen jedna dioda - prostě zvýšíme o stupeň proud do elektrody G a již svítí obě diody.
|
| |||||||||||||||||||||||||||||||
