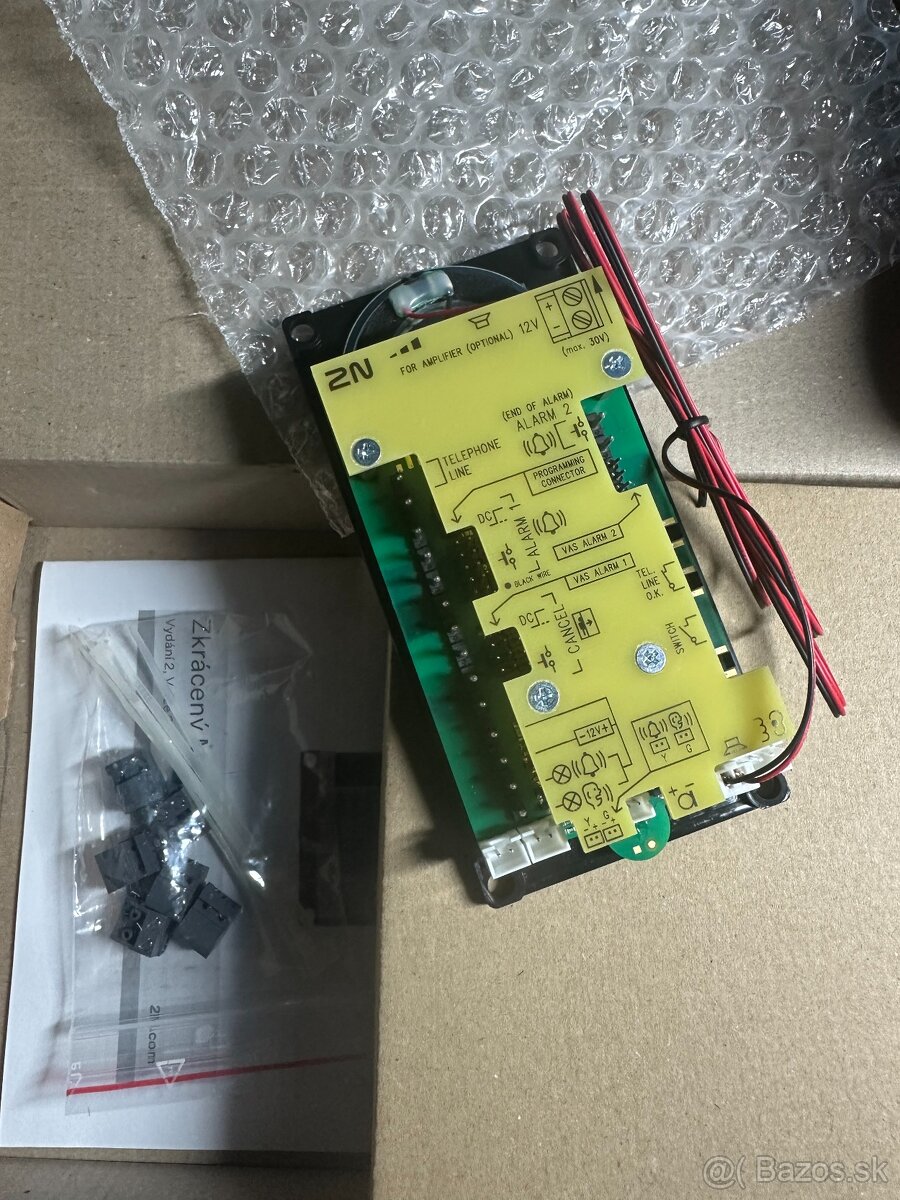

2N Lift1
- [10.12. 2025]Zmazať/ Upraviť/ Topovať






Osobný odber alebo pošlem Kontaktujte ma číslo je vymyslene napíšte číslo vám pošlem
Kimtek27@gmail.com
Elektrické parametry
Zavřít
Minimální proud linky:
15mA, vyvěšený stav
Minimální napětí linky:
22V, zavěšený stav
DC úbytek napětí ve vyvěšeném stavu:
< 9V, I = 20mA, < 12V, I = 50mA
Odpor v zavěšeném stavu:
1MΩ >, U = 25..100V
Impedance ve vyvěšeném stavu:
220Ω + 820Ω paral. 115nF, 15 to 60mA
Útlum odrazu:
> 14dB, 15 to 60mA
Šířka pásma:
300 až 3500 Hz, 15 až 60 mA
Impedance při vyzvánění:
> 2kΩC = 0.47µF, 25 až 50Hz
Citlivost detekce vyzvánění:
10 až 20V, 25 až 50Hz
Pulzní volba:
40 / 60ms
Úroveň tónové volby:
-9,0 +2,0/-2,5 dB a -11,0 dB +2,5/-2,0 dB, 15 až 60 mA
Odolnost proti přepětí – mezi vodiči A, B:
1000V (8 / 20µs)
Poznámka:
Je akceptován libovolný průběh vyzvánění.
Parametry spínače
Otevřeno
Minimální napětí:
9 V AC nebo DC
Maximální napětí:
24 V AC nebo DC
Maximální proud:
1 A AC nebo DC
Odpor – rozepnuto:
min 400 kΩ
Odpor – sepnuto:
ccca. 0.5 Ω
Pojistka:
vratná
Připojení externích indikačních prvků
Otevřeno
Napětí pro napájení:
12-24V DC, externí zdroj
Maximální spínaný proud:
200mA
Další parametry
Otevřeno
Rozměry provedení Univerzál:
65×130×24mm
Rozměry provedení kompakt:
100×185×16mm
Rozsah pracovních teplot:
-20 – 70°C
Kimtek27@gmail.com
Elektrické parametry
Zavřít
Minimální proud linky:
15mA, vyvěšený stav
Minimální napětí linky:
22V, zavěšený stav
DC úbytek napětí ve vyvěšeném stavu:
< 9V, I = 20mA, < 12V, I = 50mA
Odpor v zavěšeném stavu:
1MΩ >, U = 25..100V
Impedance ve vyvěšeném stavu:
220Ω + 820Ω paral. 115nF, 15 to 60mA
Útlum odrazu:
> 14dB, 15 to 60mA
Šířka pásma:
300 až 3500 Hz, 15 až 60 mA
Impedance při vyzvánění:
> 2kΩC = 0.47µF, 25 až 50Hz
Citlivost detekce vyzvánění:
10 až 20V, 25 až 50Hz
Pulzní volba:
40 / 60ms
Úroveň tónové volby:
-9,0 +2,0/-2,5 dB a -11,0 dB +2,5/-2,0 dB, 15 až 60 mA
Odolnost proti přepětí – mezi vodiči A, B:
1000V (8 / 20µs)
Poznámka:
Je akceptován libovolný průběh vyzvánění.
Parametry spínače
Otevřeno
Minimální napětí:
9 V AC nebo DC
Maximální napětí:
24 V AC nebo DC
Maximální proud:
1 A AC nebo DC
Odpor – rozepnuto:
min 400 kΩ
Odpor – sepnuto:
ccca. 0.5 Ω
Pojistka:
vratná
Připojení externích indikačních prvků
Otevřeno
Napětí pro napájení:
12-24V DC, externí zdroj
Maximální spínaný proud:
200mA
Další parametry
Otevřeno
Rozměry provedení Univerzál:
65×130×24mm
Rozměry provedení kompakt:
100×185×16mm
Rozsah pracovních teplot:
-20 – 70°C
|
| |||||||||||||||||||||||||||||||
