MELSERVO-J4 model MR-J4-350B

servozosilňovač Mitsubishi Electric radu MELSERVO-J4, konkrétne model MR-J4-350B.
MITSUBISHI ELECTRIC Global website
MITSUBISHI ELECTRIC Global website
+1

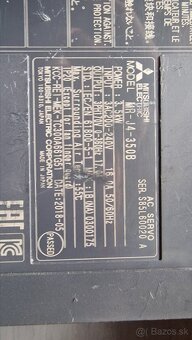

Kľúčové vlastnosti a špecifikácie
Model: MR-J4-350B.
Séria: MELSERVO-J4.
Menovitý výkon: 3,5 kW.
Vstupné napájanie: Trojfázové AC 200 V.
Rozhranie: SSCNET III/H, čo je vysokorýchlostná optická sieť pre riadenie pohybu.
Bezpečnostné funkcie: Vybavený funkciou STO (Safe Torque Off) podľa normy IEC/EN 61800-5-2.
Mitsubishi Electric e-shop
Mitsubishi Electric e-shop
+3
Konštrukcia a pripojenie

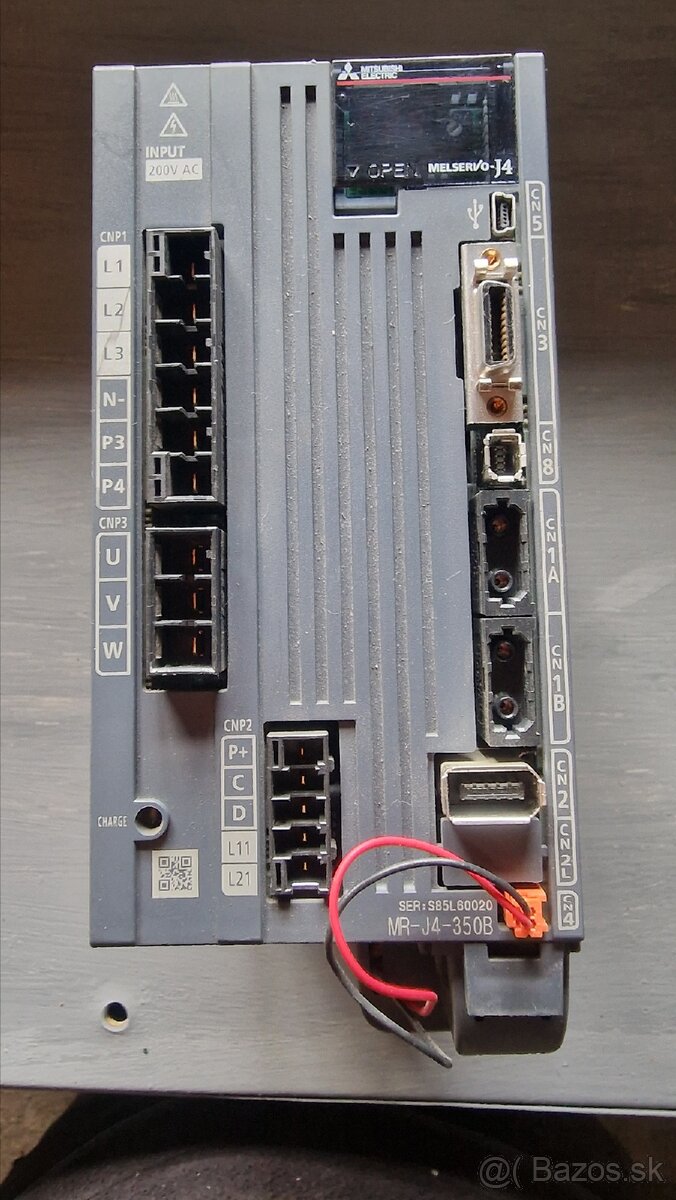

Zariadenie obsahuje niekoľko dôležitých konektorov a indikátorov viditeľných na obrázku:
CNP1/CNP3: Svorky pre sieťové napájanie (L1, L2, L3) a výstup k motoru (U, V, W).
CNP2: Svorky pre brzdný rezistor a riadiace napájanie (L11, L21).
CN1A/CN1B: Porty pre optické káble SSCNET III/H.
CN2/CN3: Konektory pre spätnú väzbu z kódovača (encoder) a ďalšie periférie.
CHARGE: LED indikátor signalizujúci prítomnosť nebezpečného napätia v kondenzátoroch.
Tento typ servozosilňovača sa bežne používa v priemyselnej automatizácii pre presné riadenie polohy, rýchlosti a krútiaceho momentu servomotorov.
