LAUNCH DBScar Trailer

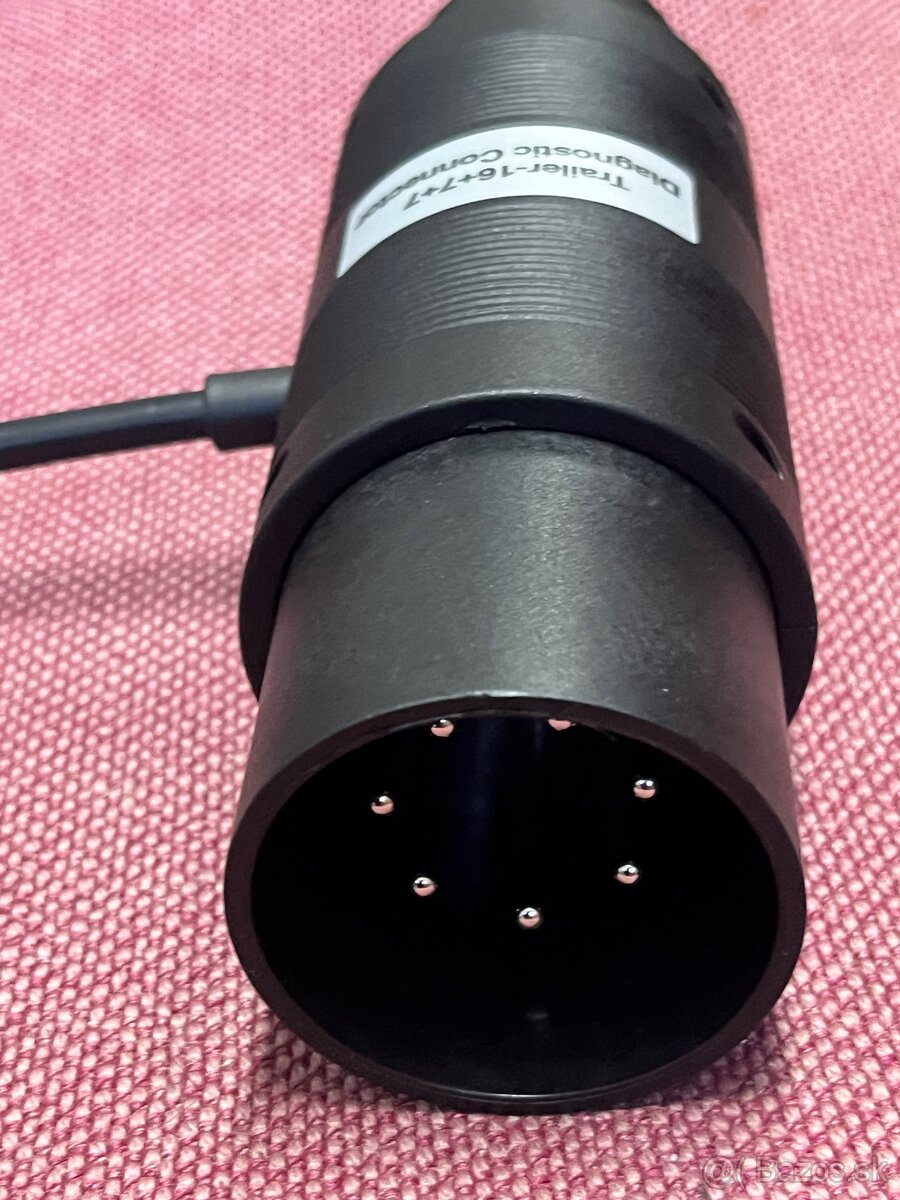

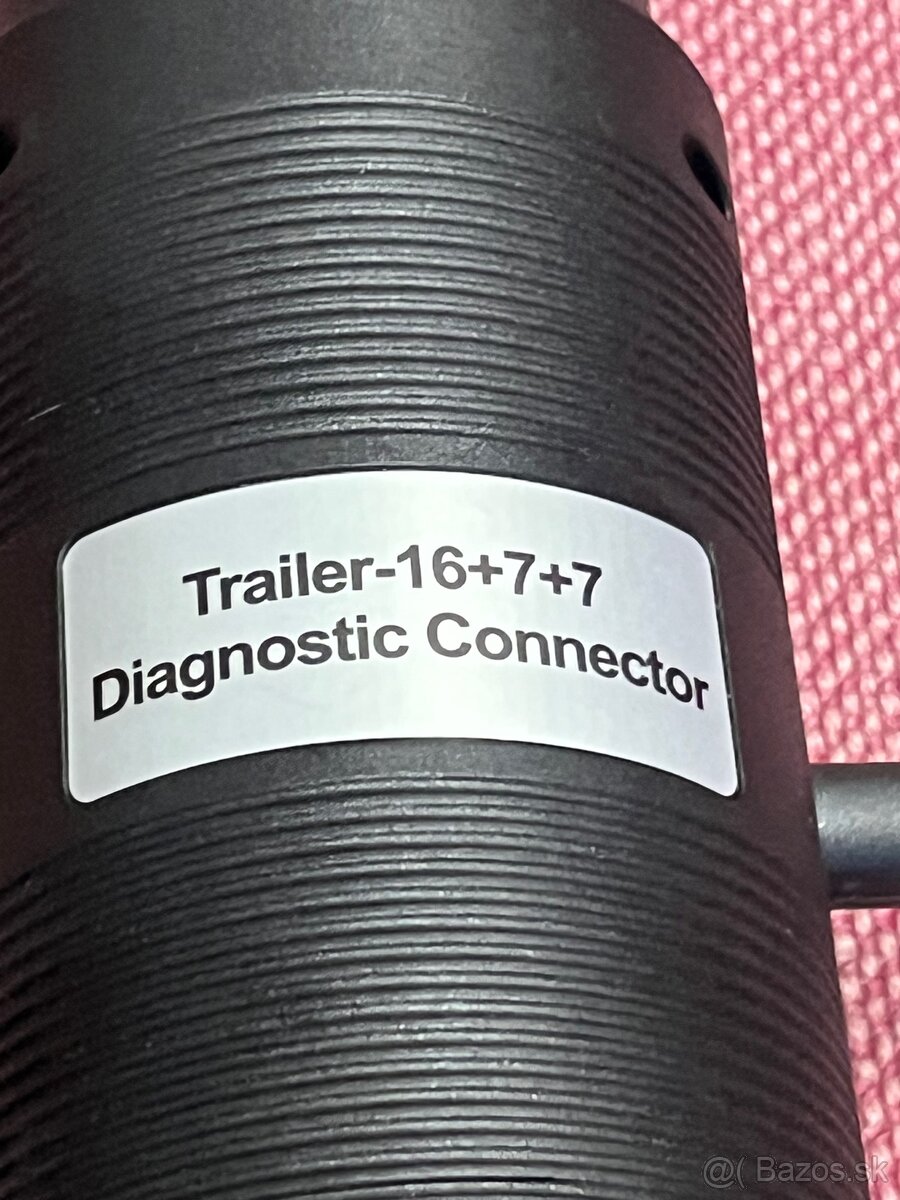

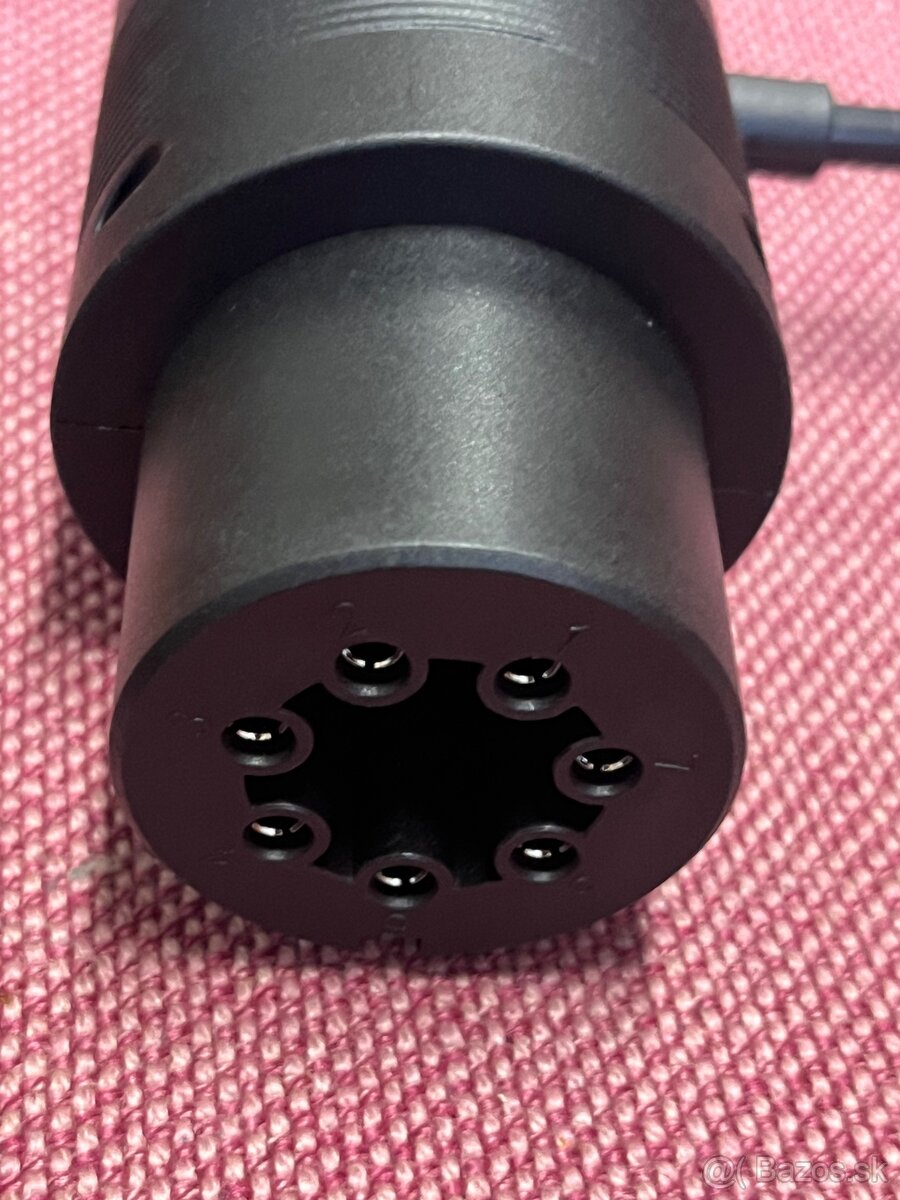

Diagnostický konektor LAUNCH DBScar Trailer-16+7+7 + rozširujúci modul adaptéra X431 24V CAN

Diagnostická sada pozostávajúca z konektora LAUNCH DBScar Trailer-16+7+7 a rozširujúceho modulu LAUNCH X431 24V CAN je určená primárne na diagnostiku brzdových systémov prívesov a návesov typu TEBS-E. Táto kombinácia umožňuje prepojenie osobných diagnostických tabletov LAUNCH (napr. radu X431) s 24V systémami nákladných vozidiel a prívesov. [1, 2, 3]
Hlavné oblasti použitia

Diagnostika TEBS-E: Špecializovaný konektor Trailer-16+7+7 sa používa na priame pripojenie k riadiacim jednotkám bŕzd prívesov podporujúcich softvér TEBS-E.
Adaptácia napätia (24V CAN): Modul adaptéra X431 24V CAN slúži ako mostík, ktorý umožňuje 12V diagnostickým zariadeniam LAUNCH (ako X431 V+, Pro3 alebo Pad V) bezpečne komunikovať s 24V palubnou sieťou nákladných vozidiel bez rizika poškodenia hardvéru.
Rozšírenie kompatibility: Súprava umožňuje vykonávať pokročilé funkcie, ako je čítanie a mazanie chybových kódov (DTC), sledovanie živých dát a testy akčných členov na systémoch ABS, EBS a ECAS. [1, 4, 5, 6, 7]
Kompatibilné zariadenia LAUNCH
Podľa informácií z odborných portálov a predajcov je tento hardvér kompatibilný s nasledujúcimi modelmi:

Séria PAD: LAUNCH X431 PAD III, PAD V a PAD VII.
Séria PRO: LAUNCH X431 PRO3, PRO3S+, PRO3 ACE a PRO5.
Ostatné: Modely vybavené konektormi DBScar VII alebo SmartLink C. [3, 6, 8, 9]
Postup zapojenia

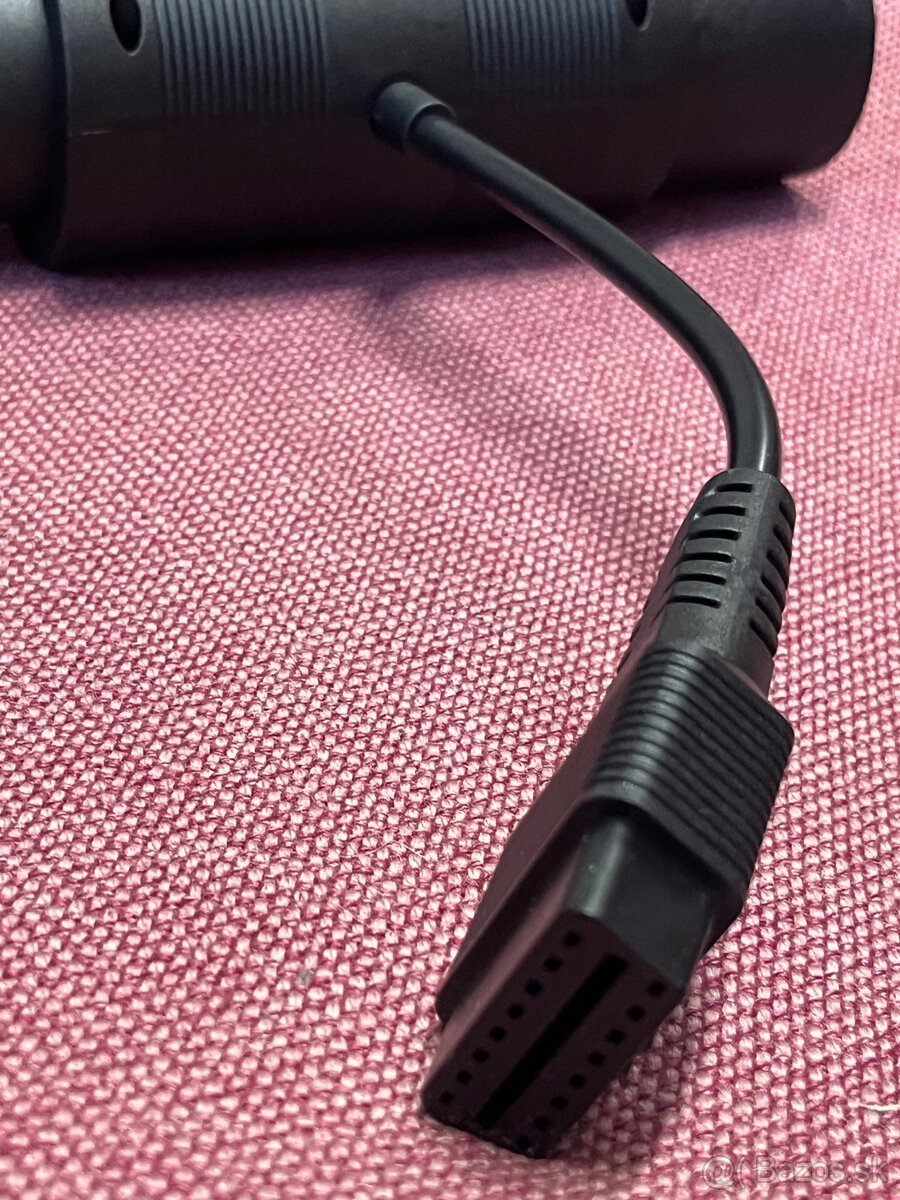

Pripojte rozširujúci modul X431 24V CAN k hlavnej diagnostickej hlavici (VCI/DBScar).
Následne pripojte špecifický konektor Trailer-16+7+7 do diagnostickej zásuvky prívesu.
V diagnostickom softvéri tabletu zvoľte príslušný modul pre nákladné vozidlá alebo HD softvér pre prívesy (napr. WABCO alebo KNORR-BREMSE). [2, 4, 7]

Poznámka: Pred pripojením sa uistite, že máte v zariadení aktivovaný softvér pre úžitkové vozidlá (HD software package), inak adaptér nebude s tabletom plne komunikovať. [3, 10]
